液氮，以其極低的沸點（-196°C）和強大的制冷能力，成為現代科研、醫療、食品冷凍乃至航天工業不可或缺的低溫介質。然而，高效、安全地輸送和精確控制這種極易揮發、溫度極低的特殊流體，絕非易事。自動液氮泵正是為解決這一核心挑戰而生的精密低溫工程裝備，它如同低溫循環系統的心臟，驅動液氮流動，并精準調控其生命線——流量。

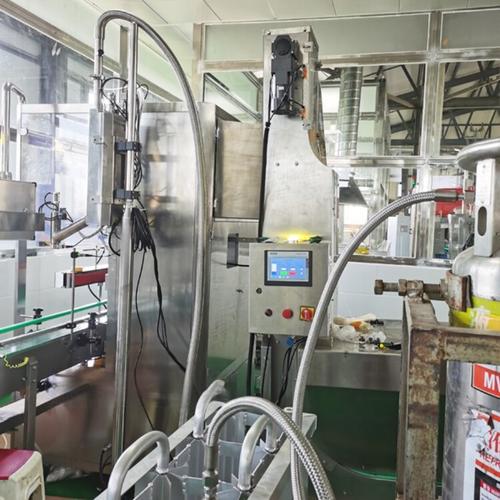

一、 低溫挑戰下的精妙設計：泵體的獨特構造

自動液氮泵絕非普通水泵的低溫翻版，其設計處處體現著對抗極端環境的智慧：

1. 極致絕熱： 泵體和關鍵過流部件被包裹在多層真空絕熱層（類似杜瓦瓶結構）中，大限度減少環境熱量侵入，防止液氮在泵內大量汽化導致效率下降甚至“汽蝕”失效。

2. 低溫材料： 所有接觸液氮的部件（如葉輪、泵殼、密封面）必須使用耐受深低溫且保持良好機械性能的材料，如特定牌號的不銹鋼（如304L, 316L）、特殊合金（如蒙乃爾合金）或高強度工程塑料（如PTFE, PEEK）。普通材料在如此低溫下會變脆失效。

3. 密封革命：

   • 磁力驅動密封： 這是主流且可靠的方式。電機通過強磁耦合（外磁轉子帶動內磁轉子）驅動泵軸和葉輪旋轉，實現了物理上的“零泄漏”密封。動力傳遞與流體完全隔離，徹底解決了傳統軸封在超低溫下易泄漏、易凍結、磨損快的世界性難題。

   • 特殊機械密封： 在某些特定設計中，可能采用專為深低溫設計的雙端面機械密封，密封腔內填充特殊低溫密封液或惰性氣體，形成屏障并潤滑密封面。但其復雜性和成本通常高于磁力驅動。

4. 防汽蝕設計：

   • 優化的葉輪水力模型： 特殊設計的葉輪形狀和流道，旨在降低液氮在入口處因壓力過低而提前沸騰（汽蝕）的風險。汽蝕產生氣泡，氣泡潰滅會猛烈沖擊葉輪表面，造成噪音、振動、性能下降甚至金屬剝蝕。

   • 增壓誘導輪： 部分高性能泵在葉輪前增加一個低速旋轉的誘導輪，預先對液氮進行適度增壓，提高其進入主葉輪時的壓力，有效抑制汽蝕發生。

   • NPSH（凈正吸入壓頭）管理： 確保泵的安裝位置（低于儲罐液面）或入口管路設計提供足夠的NPSHa（裝置可用凈正吸入壓頭），使其大于泵本身所需的NPSHr（必需凈正吸入壓頭）。

二、 驅動深冷之流：液氮循環的實現機制

自動液氮泵的核心任務是將液氮從儲罐（如杜瓦瓶、儲槽）中抽取出來，增壓后輸送到使用點，并完成循環（如果需要）。其工作流程是一個精密的低溫流體動力學過程：

1. 低溫抽吸： 泵的吸入口通過絕熱良好的管道連接到液氮儲罐。在泵啟動前，通常需要進行預冷操作：少量液氮緩慢流過泵體，將其冷卻至接近工作溫度，避免大量熱液氮涌入導致劇烈沸騰。

2. 旋轉增壓：

   • 預冷完成后，泵電機啟動（通常可變頻控制）。

   • 磁力耦合器將扭矩無接觸地傳遞至泵腔內的葉輪。

   • 高速旋轉的葉輪將動能傳遞給液氮，葉輪中心（入口）形成低壓區，持續從儲罐吸入液氮；液氮在葉片間流道中被加速、增壓，甩向葉輪外緣。

   • 在蝸殼或導葉中，高速液氮的動能進一步轉化為壓力能。

3. 壓力輸送： 增壓后的液氮從泵的排出口輸出，通過絕熱管道系統（通常采用真空絕熱管或高保溫性能的管道）被輸送到各個使用點，如冷凍干燥機、低溫冷阱、超導磁體冷卻系統、生物樣本存儲罐或食品速凍生產線。

4. 循環控制：

   • 開式循環： 液氮被輸送到使用點后，吸收熱量汽化，氮氣通常直接排放或回收處理。泵持續從儲罐抽取新鮮液氮補充。這是常見的模式。

   • 閉式循環 (較少見但存在)： 在極少數要求極高效率或特殊環境的系統中，汽化的氮氣會被重新液化或通過壓縮機加壓后冷卻回液氮狀態，再被泵送回使用點，形成一個閉環。這需要額外的復雜液化/壓縮和冷卻設備。

三、 流量之域：從涓涓細流到奔騰江河

自動液氮泵的流量范圍極其寬廣，這是其適應多樣化應用的關鍵。流量選擇取決于泵的設計規格（尺寸、功率、轉速）和應用需求：

1. 微小流量 (毫升/分鐘級 - 幾十升/小時)：

   • 應用場景： 精密科研儀器冷卻（如核磁共振NMR譜儀的探頭冷卻、低溫恒溫器的冷頭）、半導體制造中的局部低溫冷卻、實驗室小規模樣品冷凍、低溫電子顯微鏡樣品制備。

   • 泵型特點： 微型泵或小型泵，高度精密，常配備精密流量計和比例調節閥。流量控制精度要求極高（±1%或更好）。通常采用磁力驅動或特殊設計的微小型密封結構。

2. 中等流量 (幾百升/小時 - 幾立方米/小時)：

   • 應用場景： 冷凍干燥機（凍干機）的冷阱供液、中小型生物樣本庫（液氮罐補充）、食品加工中的中小型速凍隧道/螺旋速凍機、部分工業氣體公司的液氮充裝站、低溫粉碎設備。

   • 泵型特點： 這是主流的應用范圍。泵型多樣，以中小型磁力驅動離心泵為主。流量調節范圍較寬，控制精度要求較高。

3. 大流量 (十立方米/小時以上 - 上百立方米/小時)：

   • 應用場景： 大型食品加工廠（巨型速凍隧道、螺旋速凍機）、大型空分裝置配套的液氮輸送、LNG（液化天然氣）接收站的冷能利用、大規模工業冷凍工程、大型火箭燃料加注系統（液氮常作為預冷劑）。

   • 泵型特點： 大型離心泵或多級泵，功率大。通常采用重型磁力驅動或特殊設計的深低溫機械密封。流量控制可能更側重于穩定輸送，但也需要良好的調節能力以適應工況變化。

四、 流量調控：精準駕馭低溫之力

精確控制液氮流量是自動液氮泵的核心價值之一，主要通過以下技術實現：

1. 變頻驅動： 通過改變電機輸入電源的頻率，無級調節電機轉速（以及與之直接關聯的葉輪轉速），從而線性改變泵的流量和揚程。這是節能、平穩、應用廣泛的流量調節方式。配合PID控制器和流量傳感器，可實現精確的閉環控制。

2. 回流調節閥： 在泵出口管路安裝調節閥，將部分增壓后的液氮通過旁路管道導回儲罐或泵入口。這種方法簡單，但能量有損耗（泵送的液氮做了無用功），效率較低，通常作為輔助或應急調節手段。

3. 組合控制： 高端系統常結合變頻調速（主調）和回流閥微調（輔調或安全泄放），實現更寬范圍、更高精度的流量控制。

4. 智能控制系統： 集成PLC或專用控制器，接收來自流量計、溫度傳感器、壓力傳感器的信號，根據預設程序或實時需求，自動調節泵速或閥門開度，確保流量穩定在設定值，并能應對負載變化、液位波動等擾動。

五、 選型與應用：匹配低溫世界的脈搏

選擇合適的自動液氮泵及其流量范圍，需綜合考慮：

• 核心需求： 所需的大/小流量、工作壓力（揚程）。

• 流體特性： 液氮純度、可能的雜質。

• 系統條件： 儲罐壓力、入口管路特性（決定NPSHa）、出口管路阻力和高度變化、環境溫度。

• 控制要求： 流量調節范圍、控制精度、響應速度。

• 可靠性： 連續運行時間、維護周期要求。

• 安全規范： 防爆要求（如適用）、安全泄放裝置。

結語

自動液氮泵，作為低溫流體動力學的尖端成果，其精妙的真空絕熱設計、革命性的磁力驅動密封、應對汽蝕的優化結構，共同構建了在極端低溫環境下穩定運行的基礎。通過旋轉葉輪將機械能轉化為液氮的壓力與動能，它驅動著液氮在儲罐與無數應用端點之間高效循環。而其流量覆蓋范圍之廣——從實驗室里滋養精密儀器的涓滴細流，到工業速凍線上奔涌的低溫江河——更是其強大適應性的明證。配合變頻調速等智能控制技術，它實現了對這股深冷之力的精準駕馭。從保存生命的生物樣本庫，到探索物質本質的尖端實驗室，再到塑造現代生活的食品工業，自動液氮泵以其不可或缺的角色，默默支撐著人類在低溫疆域的不斷拓展與深入，堪稱現代低溫工程中當之無愧的“循環引擎”與“流量舵手”。

---
